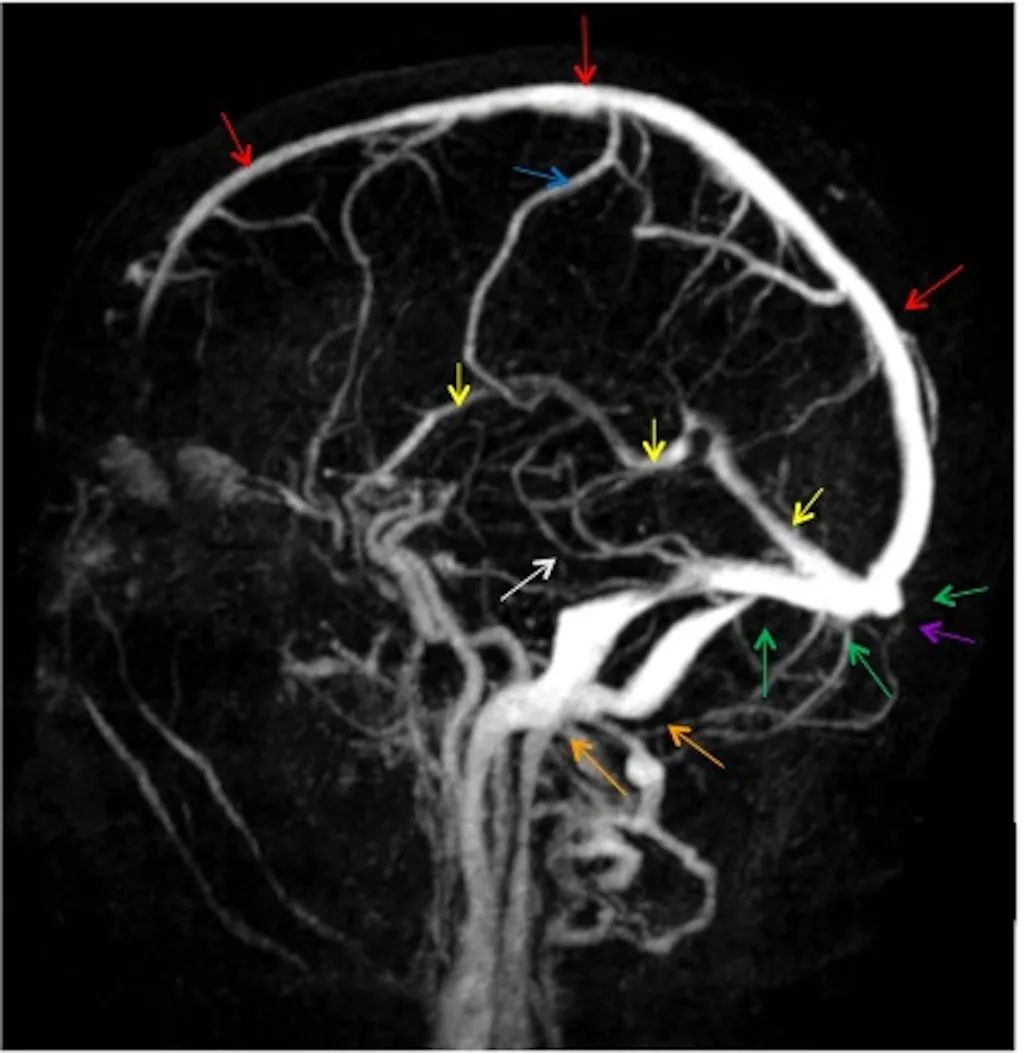

图1：正常的大脑静脉解剖学。浅皮质静脉(蓝色箭头)引流至上矢状窦(红色)，并从那里引流至窦汇(紫色)。深静脉系统(黄色)包括下矢状窦、Galen静脉和直窦，直窦也引流至窦汇。成对的横窦(绿色)从窦汇外侧引流到同侧乙状窦(橙色)，然后进入颈内静脉。颞叶的引流通过Labbe静脉(白色)直接引流到横窦。

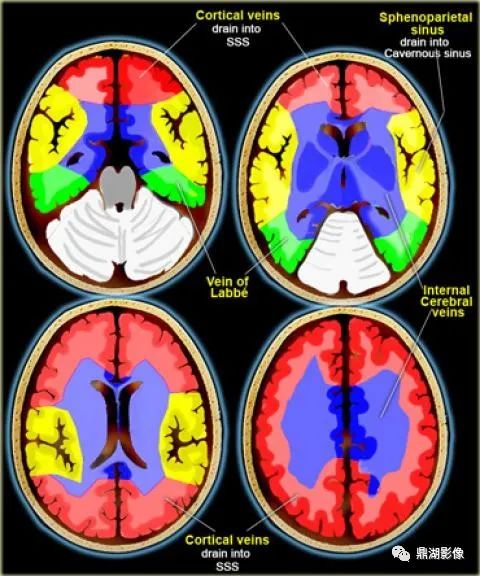

图2：皮质浅静脉和上矢状窦引流大脑半球的凸面(绿色)，颞叶通过Labbe静脉引流(蓝色)。颞叶前部和额叶后部(黄色)通过侧裂静脉（Sylvian vein）引流至基底静脉窦。
Cortical vein：皮层浅静脉
SSS：上矢状窦
Sphenoparietal sinus：蝶顶窦
Cavernous sinus：海绵窦
Internal cerebral veins：大脑内静脉

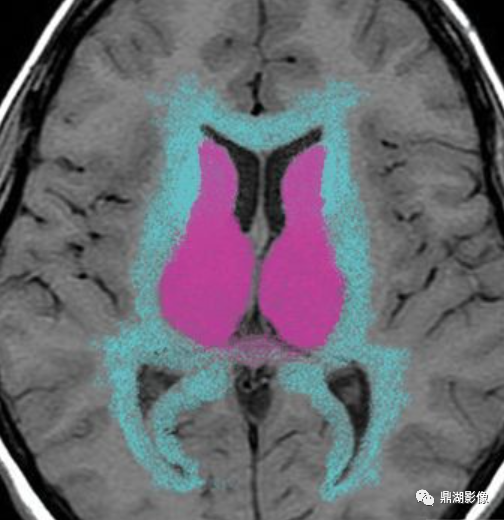

粉色代表：大脑内静脉、Galen静脉引流区
蓝色代表：髓静脉引流区
大脑浅静脉
小脑静脉

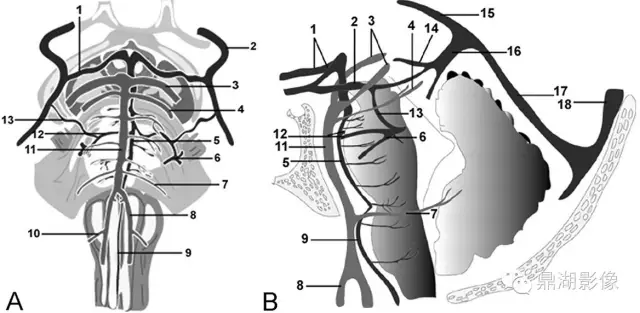

正位（A）和侧位（B）解剖图展示了涉及椎-基底动脉系统的脑桥中脑静脉解剖结构。1.脚间静脉；2.罗森塔尔基底静脉；3.大脑后动脉；4.小脑上静脉；5.脑桥中脑前静脉；6.岩部静脉；7.小脑前下动脉；8.椎动脉；9.前髓静脉；10.小脑后下动脉；11.基底动脉；12.脑桥横静脉；13.中脑外侧静脉；14.大脑内静脉；15.下矢状窦；16.大脑大静脉；17.直窦；18.上矢状窦。

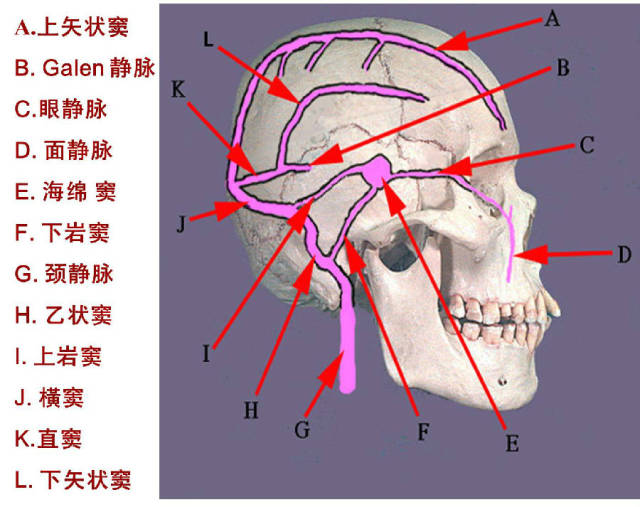

1、上矢状窦 2、下矢状窦 3、窦汇 4、横窦 5、乙状窦 6、颈静脉球 7、颈内静脉 8、浅表皮层静脉 9、静脉 10、大脑中浅静脉 11、透明隔静脉 12、丘脑纹状体静脉 13、大脑内静脉 14、大脑大静脉 15、基底静脉 24、直窦 25、蝶顶窦 26、海绵窦 27、海绵间窦 29、岩上窦 30、岩下窦

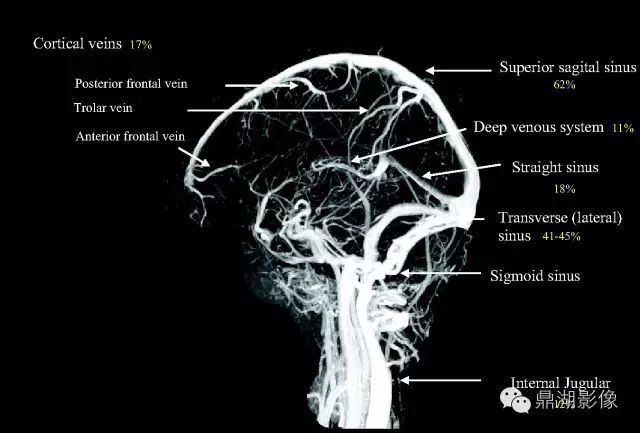

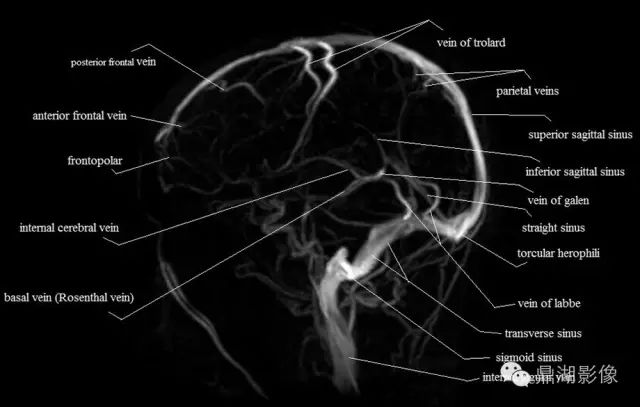

vein of trolard 上吻合静脉
vein of labbe下吻合静脉
superficial middle cerebral vein大脑浅中静脉（SMCV）
cortical vein皮质静脉
posterior frontal vein额后静脉
anterior frontal vein额前静脉
deep venous system深静脉系统
superior sagittal sinus 上矢状窦（SSS）
straight sinus直窦（SS）
Transverse sinus横窦（TS）
internal jugular vein颈内静脉（IJV）
Cavernous sinus海绵窦（CS）
deep middle cerebral vein大脑中深静脉（DMCV）
Vein of Gallen盖伦静脉
sigmoid sinus乙状窦
superior ophthalmic vein 眼上静脉
superior petrosal sinus岩上窦（SPS）
sinus confluence窦汇（同torcular herophili）
internal cerebral veins大脑内静脉
frontoplar额极静脉
basal vein of Rosenthal罗森塔尔基底静脉
vein of gallen盖伦静脉
septal sinus膈静脉
parietal veins顶叶静脉
