血管母细胞瘤 MRI 表现

简要病史

年龄:31 岁;性别:男性

主诉:颞顶部及前额部胀痛伴头晕 20 余天, 阵发性头痛伴头晕, 四肢肌力 V 级,肌张力正常, 双侧病理征阴性,脑膜刺激征阴性。

检查方法及图像:颅脑 MRI 平扫 增强 MRA MRV

血管母细胞瘤 MRI 表现
血管母细胞瘤 MRI 表现
血管母细胞瘤 MRI 表现
血管母细胞瘤 MRI 表现
血管母细胞瘤 MRI 表现
血管母细胞瘤 MRI 表现
血管母细胞瘤 MRI 表现
血管母细胞瘤 MRI 表现
血管母细胞瘤 MRI 表现

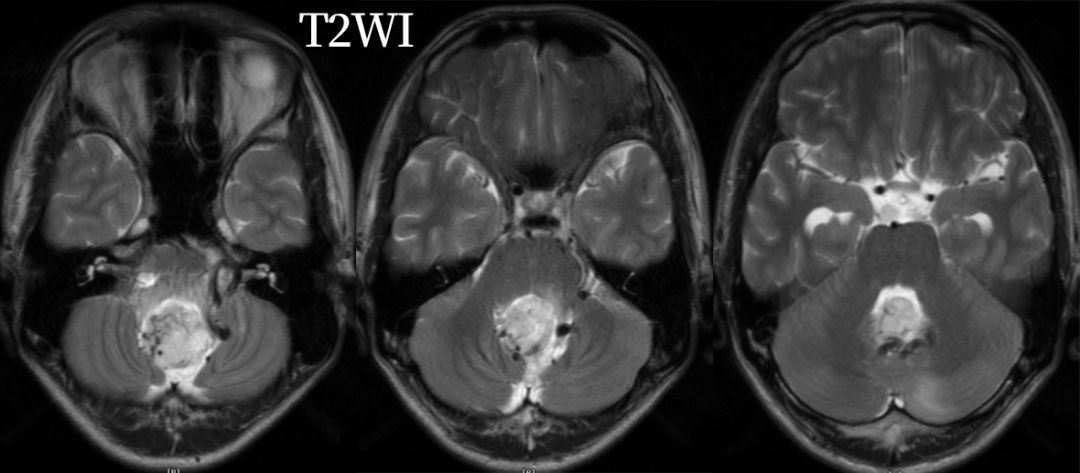

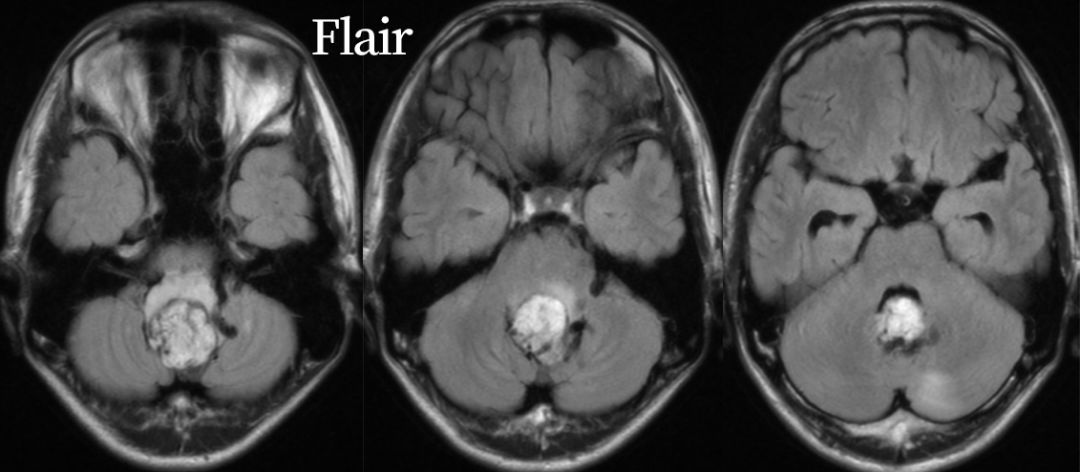

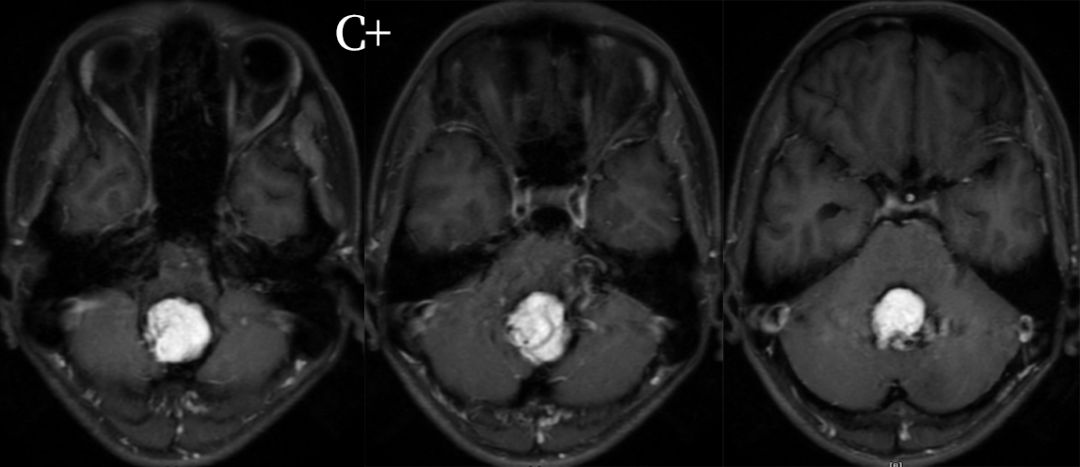

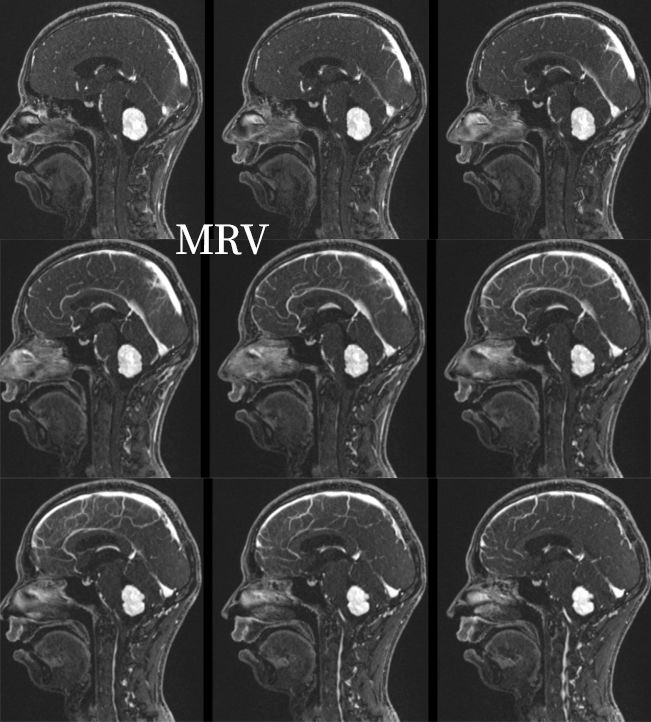

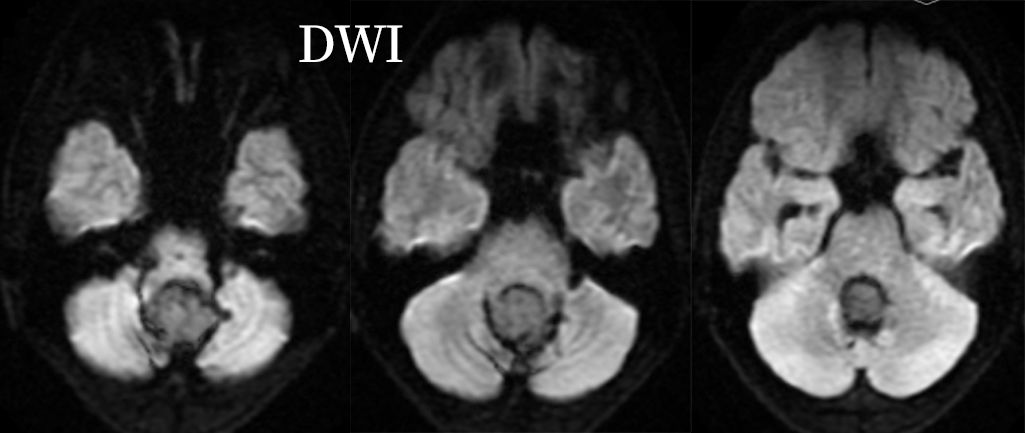

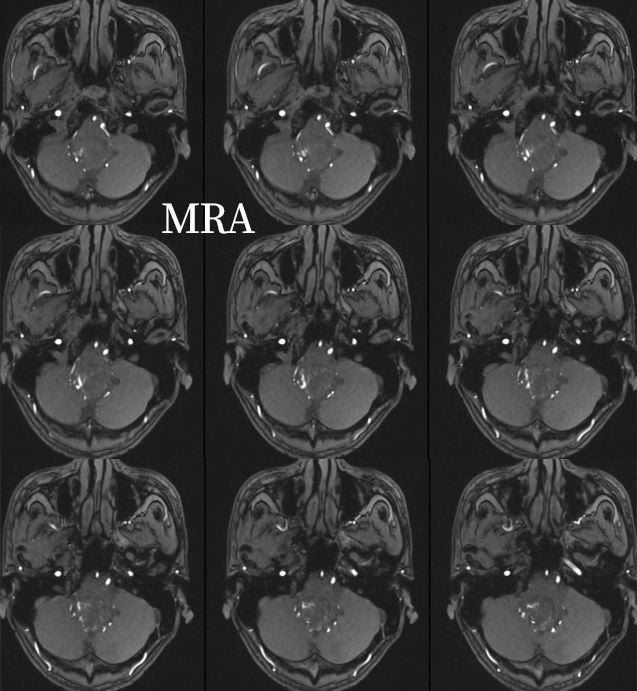

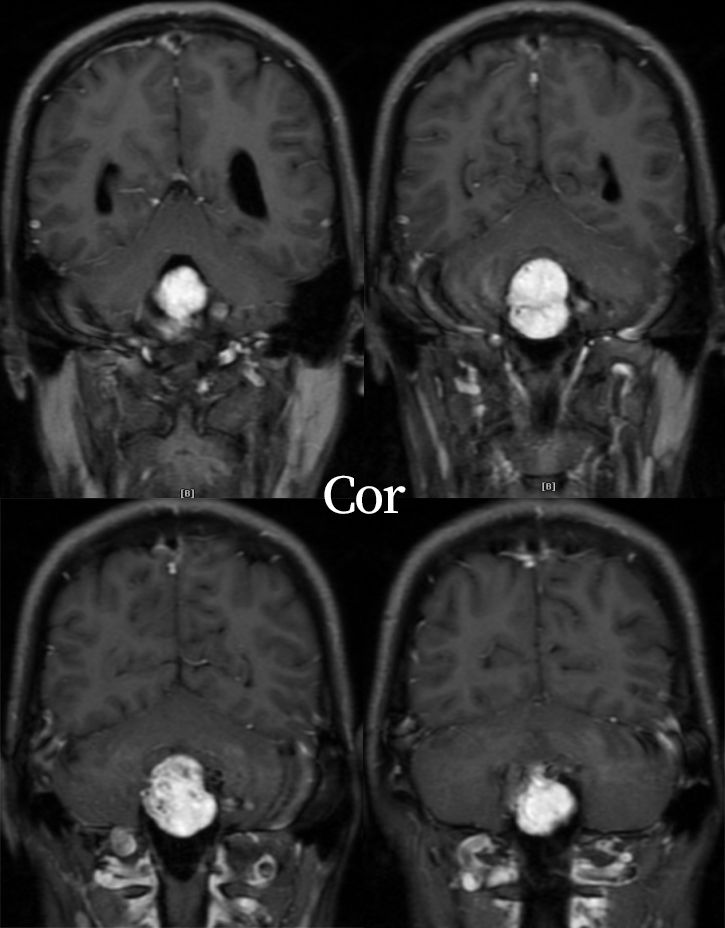

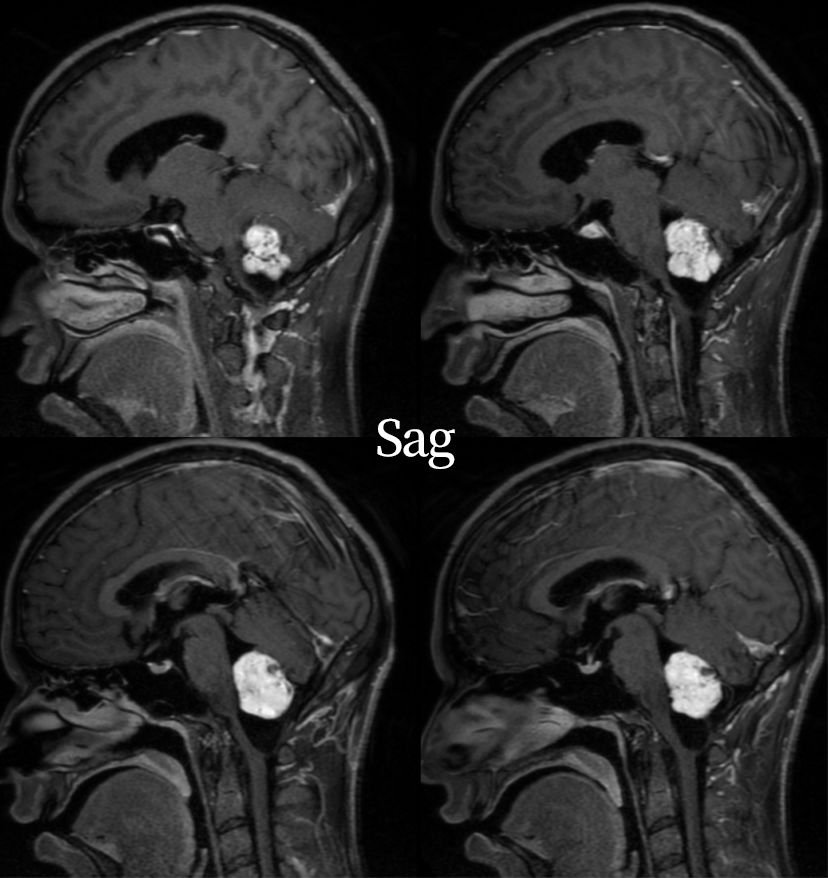

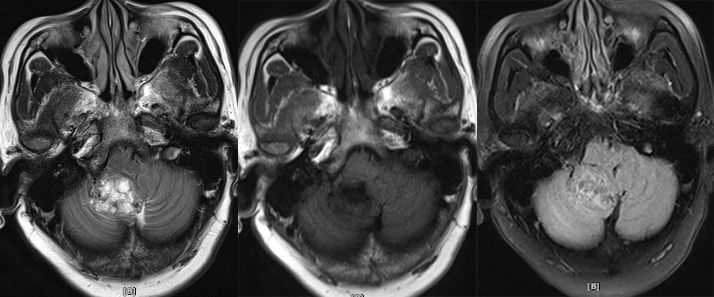

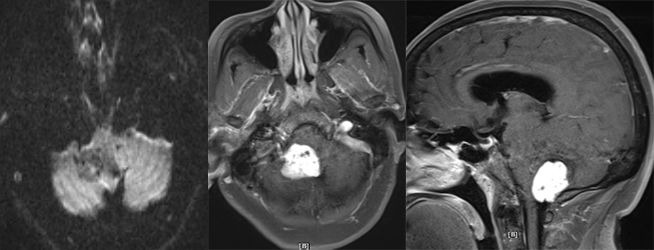

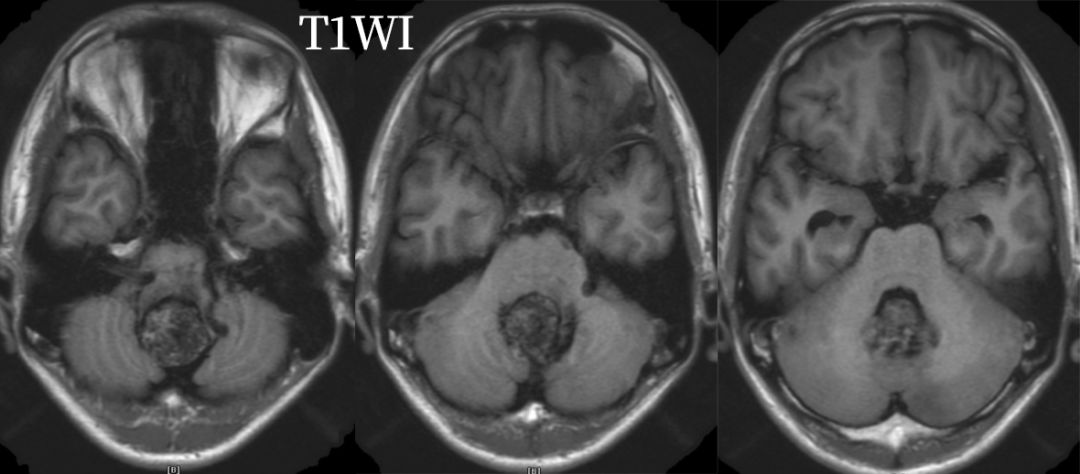

MRI 表现:小脑下蚓部结节状异常信号影,向四脑室内生长,边界清楚,边缘尚光整,范围约 2.9×2.8×3.4 cm,T2WI 呈稍高信号,T1WI 呈低信号,内可见多发流空血管影,DWI 呈等低信号,增强扫描病灶明显强化;MRA 示病灶内可见多发增粗迂曲血管影;MRV 未见明显异常。

术中所见:延髓背侧下方见一实性肿块,灰白灰红色,质地软,包膜欠完整,肿瘤主体呈海绵状,局部由大量粗大薄壁血管构成,与延髓侧方及腹侧粘连紧密,表面有大量引流静脉,呈鲜红色,术中进一步探查肿瘤供血动脉为小脑后下动脉。

普通病理:灰褐色结节样组织一枚,大小 3.5×2.5×2.0 cm,切面灰红灰褐色,质地中等,初步考虑血管母细胞瘤(WHOⅠ级),待免疫组化进一步诊断。

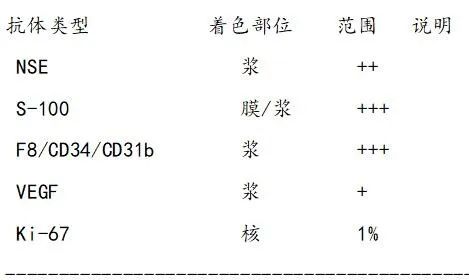

免疫组化:支持血管母细胞瘤(WHOⅠ级)。

血管母细胞瘤 MRI 表现
血管母细胞瘤 MRI 表现
阴性抗体类型:D2-40、GFAP、inhibin、CK、Syn

注释:上述检测中阳性加号的意义:无着色为阴性,<25% 肿瘤细胞着色为( ),26-50% 为( ),51-75% 为( ),>75% 为( )。ER、PR、P53、Ki-67 计肿瘤细胞核阳性率。

血管母细胞瘤

血管母细胞瘤(hemangioblastoma HB)又称血管网织细胞瘤、成血管细胞瘤,是一种中枢神经系统血管源性良性肿瘤,多起源于中胚层胚胎残余组织,主要由内、外皮细胞和增生的间质构成,2016 年 WHO 中枢神经系统肿瘤分类中将其归为间质、非脑膜上皮性肿瘤,WHO 1 级,约占颅内肿瘤的 1.1%-2.4%,占后颅窝肿瘤的 7%,是脊髓少见的良性肿瘤,多见于成年人,以 35~45 岁多见,男性多于女性,根据患者有无家族史,可分为散发性和家族遗传性两种,后者常伴有肝、肾、胰腺囊肿或肿瘤,临床上称之为 VHL 综合征,临床上以散发性 HB 多见。

该病好发于中线旁小脑半球,其次为小脑蚓部、延髓、桥小脑角区,幕上相对少见;以单发为主,多发者多见于 VHL 综合征患者。

颅内 HB 分型及 MRI 表现

1. 囊结节型:是指囊性部分占整个肿瘤体积 ≥ 75,此型是 HB 的典型表现形式,主要表现为大囊小结节,边界清楚,囊壁薄而光滑、张力高,T2WI 及 T1WI 信号近似脑脊液信号,DWI 呈低信号,T2-Flair 信号高于脑脊液,这与囊液内蛋白含量高有关,增强扫描囊壁及囊液无强化,壁结节通常位于囊内靠近脑膜一侧,大小一般小于 2.0 cm,增强扫描明显强化,呈「壁灯征」、「印戒征」; 壁结节中央易可出现囊变、出血及流空血管,表现为强化的壁结节中无强化区,称之为「囊中囊征」。

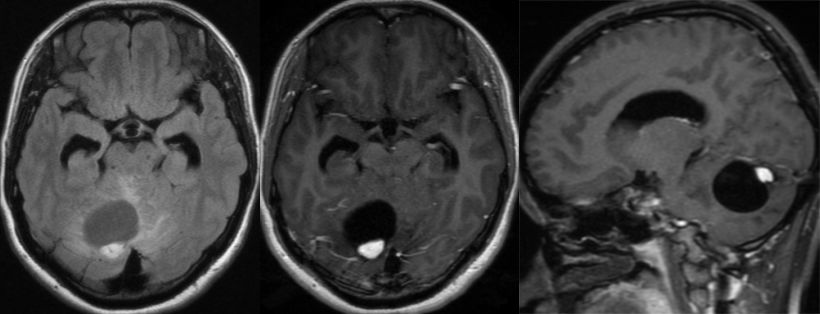

CASE 1 女,29 岁,右侧小脑半球囊结节型 HB:Flair 信号高于脑脊液,囊性部分及壁结节 DWI 均呈低信号,结节位于病灶后上方,增强扫描均匀明显强化,「壁灯征」、「印戒征」。

血管母细胞瘤 MRI 表现
血管母细胞瘤 MRI 表现

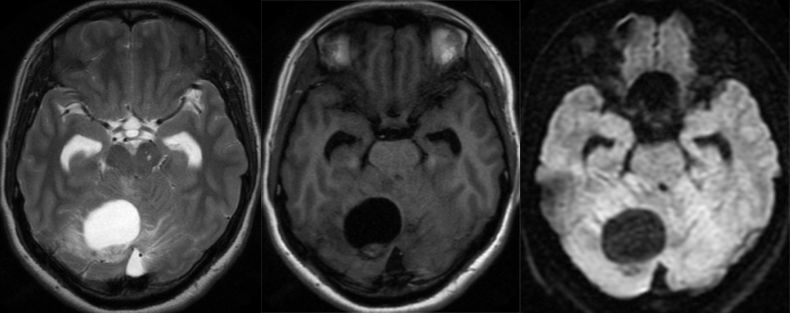

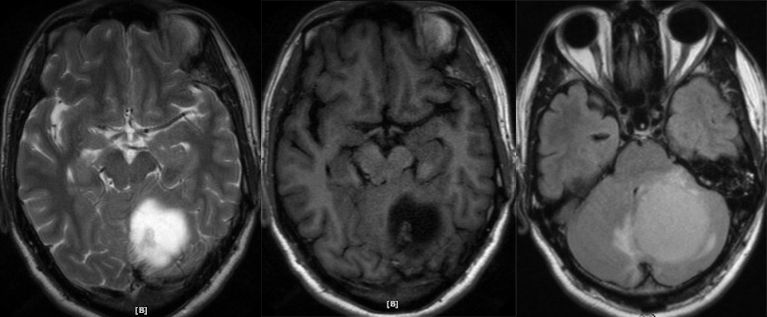

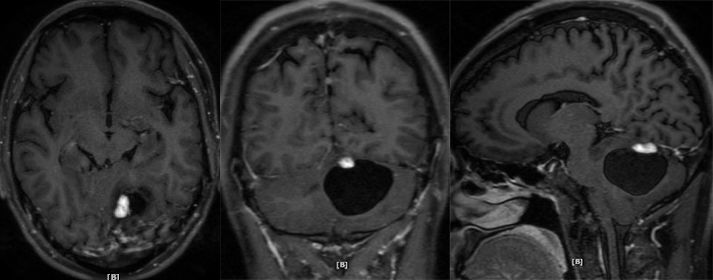

CASE 2 男,42 岁,左侧小脑半球囊结节型 HB:大囊小结节样改变,瘤周轻度水肿,Flair 信号高于脑脊液,壁结节位于后上方,明显均匀强化,「壁灯征」、「印戒征」。

血管母细胞瘤 MRI 表现
血管母细胞瘤 MRI 表现

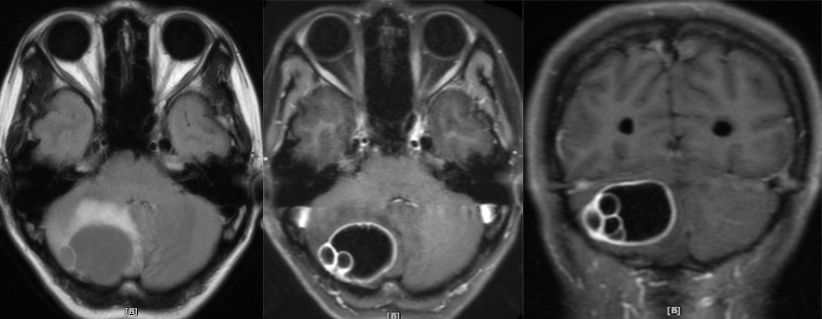

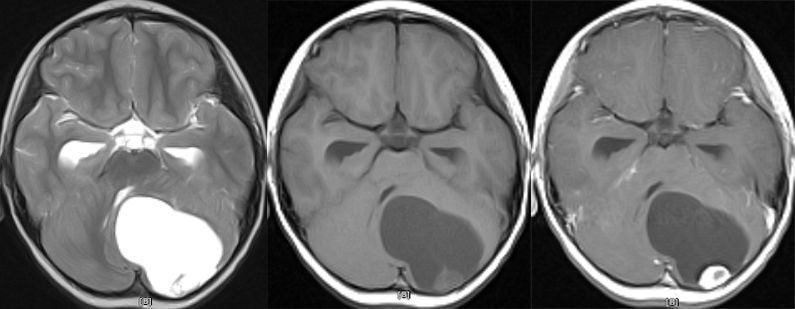

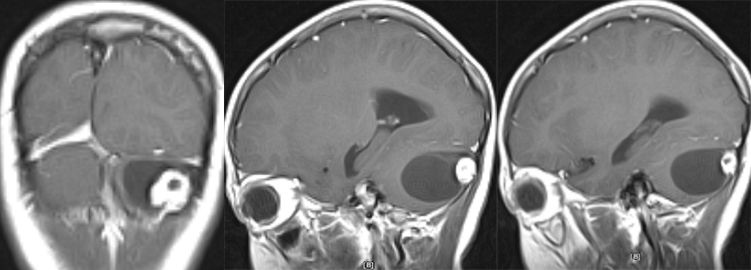

CASE 3 男,9 岁,左侧小脑半球囊结节型 HB:四脑室受压,壁结节位于病灶后方,明显强化,中央另见小囊状无强化区,「囊中囊征」。

血管母细胞瘤 MRI 表现
血管母细胞瘤 MRI 表现

2.囊实性型:囊性部分占整个肿瘤体积 25%-74%,病灶常呈圆形或类圆形,常因肿块合并囊变或出血而表现为混杂信号,T1WI 多呈低信号或低、等、高混杂信号,T2WI 以高信号为主,Flair 呈高信号,DWI 呈低信号;肿瘤实性部分常由毛细血管网、海绵状血管网及内皮细胞构成,增强扫描常呈明显强化;病灶内或病灶周围常可见流空血管信号。

CASE 1 男,49 岁,左侧小脑半球囊实性型 HB:囊实性占位,DWI 低信号,瘤周水肿明显,实性部分明显强化,病灶周围见供血动脉。

血管母细胞瘤 MRI 表现
血管母细胞瘤 MRI 表现

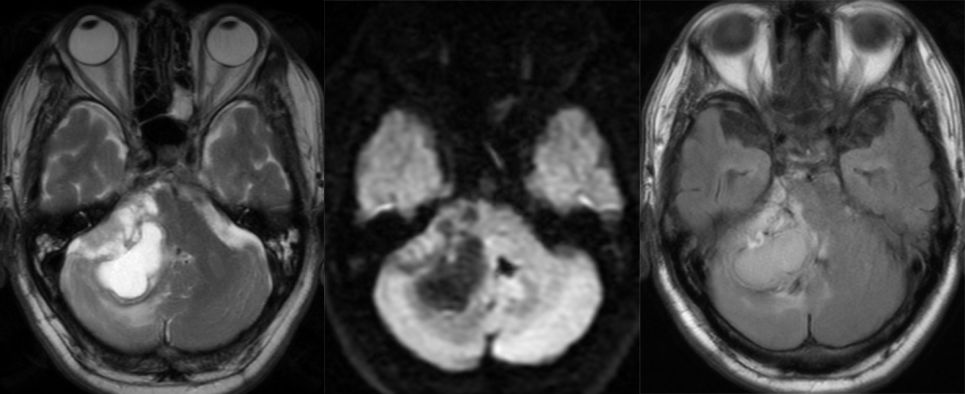

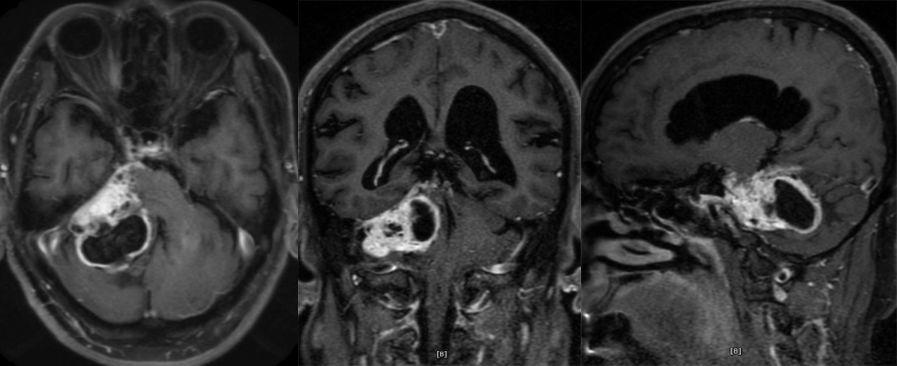

CASE 2 男,73 岁,右侧桥小脑角区囊实性型 HB:囊实性占位,实性部分 DWI 呈稍高信号,Flair 信号稍高,增强扫描实性部分明显强化,病灶周围见流空血管影。

血管母细胞瘤 MRI 表现
血管母细胞瘤 MRI 表现

3.实性型:囊性部分占整个肿瘤体积<25%, 相对较为少见,以圆形、类圆形改变为主,边界欠清,信号均匀/不均匀,T2WI 呈高、稍高信号,T1WI 呈低、稍低信号,DWI 多呈低信号,少数呈等信号,瘤周水肿较常见;增强扫描实性部分明显强化,病灶内见小斑片状无强化区;瘤内或瘤周常见迂曲流空血管影,该征象出现率较其他几型明显增高。

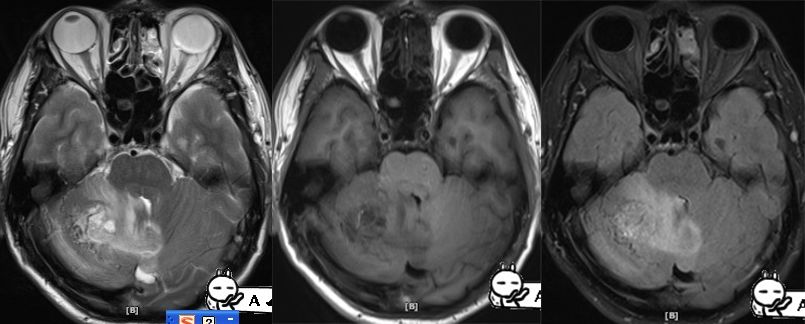

CASE 1 女,51 岁,右侧小脑半球实性型 HB:右侧小脑半球混杂信号占位,T2WI 以高信号为主,T1WI 呈低、稍低信号,DWI 呈低信号,Flair 稍高信号,增强扫描明显强化,内见小囊状无强化区;病灶内部见迂曲流空血管信号。
血管母细胞瘤 MRI 表现
血管母细胞瘤 MRI 表现
CASE 2 男,43 岁,右侧小脑半球实性型 HB:右侧小脑半球占位,信号不均,实性瘤周水肿明显,明显强化,病灶内部见斑片状区强化区;病灶周围见迂曲供血动脉。

血管母细胞瘤 MRI 表现
血管母细胞瘤 MRI 表现

4.单纯囊性型:囊性部分占据整个肿瘤,此型罕见,临床易误诊为单纯性囊肿,其典型表现为圆形/类圆形囊性肿块,边界清楚,T2WI 及 T1WI 信号近似脑脊液信号,Flair 信号较脑脊液高,增强扫描囊壁及囊液均无强化,亦无强化壁结节,瘤内及瘤周无流空血管信号。

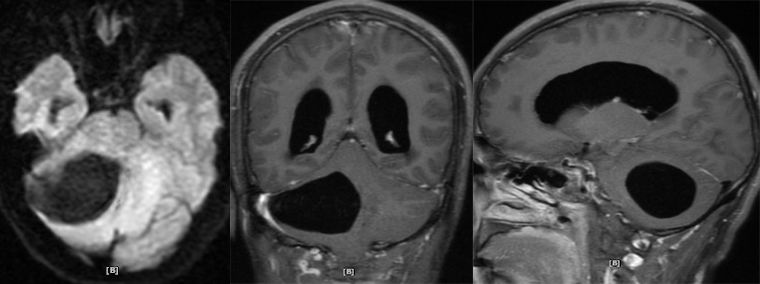

CASE 1 男性,36 岁,右侧小脑半球单纯囊性型 HB。

血管母细胞瘤 MRI 表现
血管母细胞瘤 MRI 表现

脊髓血管母细胞瘤

脊髓血管母细胞瘤相对少见,最常见于胸髓,其次为颈髓,实性多见,但囊腔结节型以「大囊小结节」为特征,壁结节常位于脊髓的背侧,多伴有脊髓空洞和水肿,增强扫描见明显强化的结节或团块,结节与软脊膜关系密切,常出现血管流空信号及滋养血管;文献报道发生于颅内和椎管内的血管母细胞瘤相比较,后者实性型较为多见。

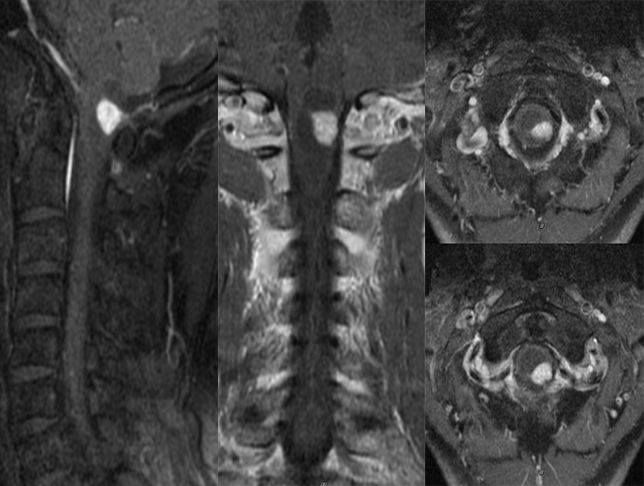

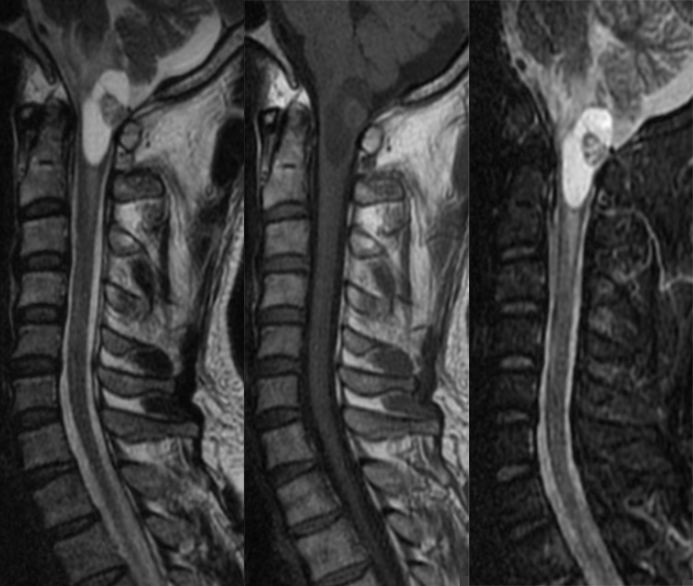

CASE 1 男,41 岁,延髓囊结节型 HB

血管母细胞瘤 MRI 表现
血管母细胞瘤 MRI 表现

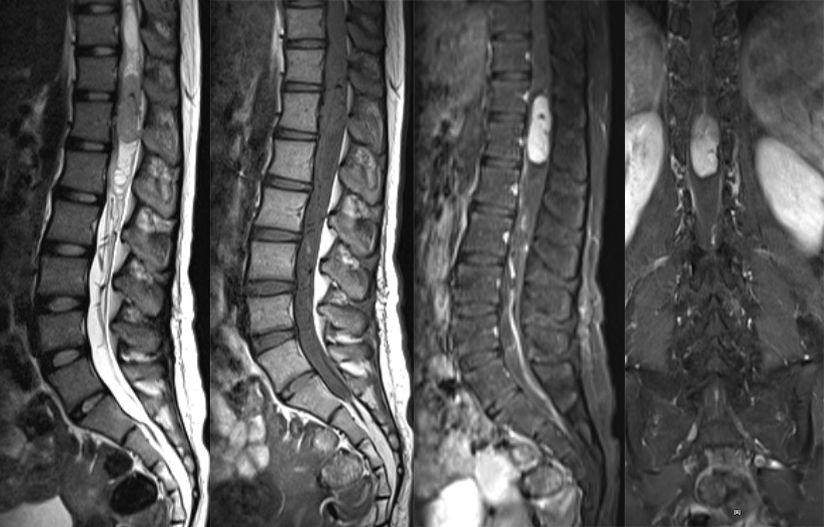

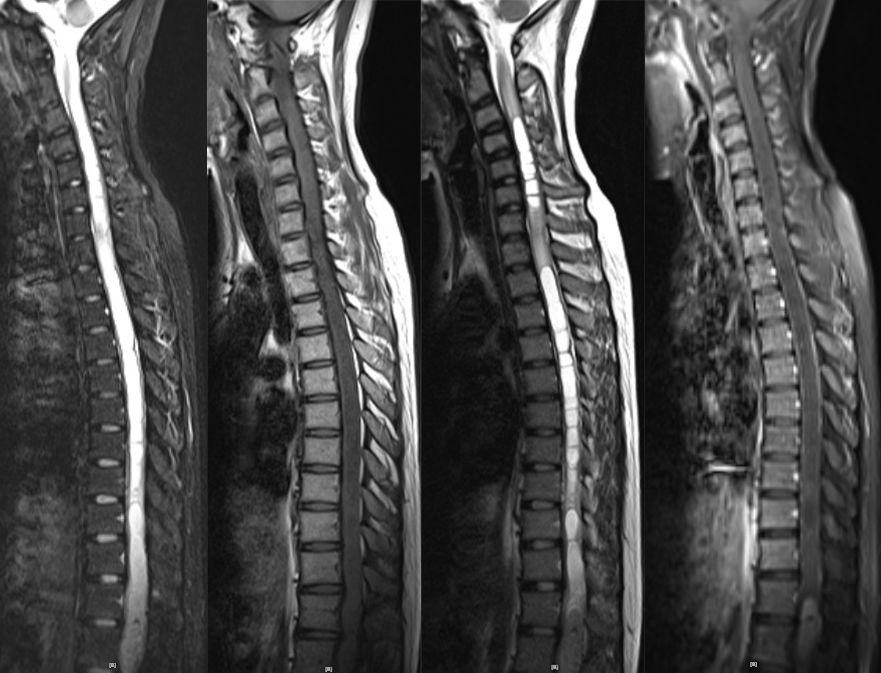

CASE 2 女 ,19 岁,T11-12 平面髓内实性型 HB 伴全脊髓空洞形成,流空血管影及滋养血管。

血管母细胞瘤 MRI 表现
血管母细胞瘤 MRI 表现

VHL 综合征

VHL(Von Hippel-Lindau)综合征:又称希佩尔-林道综合征,是一种家族性常染色体显性遗传性疾病,常累及视网膜、中枢神经系统、胰腺、肾、肾上腺等,属于罕见病,发病率约 1/3.6 万,该综合征具有多中心、多肿瘤性特点,以中枢神经系统血管母细胞瘤、肾囊肿/肾癌、嗜铬细胞瘤、胰腺囊肿及囊腺瘤等最常见。

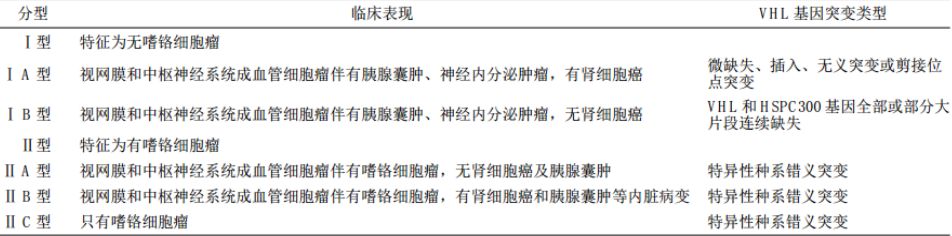

VHL 综合征分型及基因、表型相关性

血管母细胞瘤 MRI 表现

Ⅰ型特征是无嗜铬细胞瘤,其中又以是否合并肾细胞癌分为ⅠA、ⅠB 型,患者首发病变多以视网膜和神经系统血管母细胞瘤为主

Ⅱ 型特征是合并嗜铬细胞瘤,又以是否合并肾细胞癌分为ⅡA、ⅡB 型

ⅡC 型特征是只有嗜铬细胞瘤

VHL 综合征及分型诊断标准:满足以下任意一条即可诊断①多发视网膜和中枢神经系统血管母细胞瘤;②一种视网膜和中枢神经系统血管母细胞瘤合并内脏病变;③具有明确 VHL 综合征家族史并有①②中任何一条。

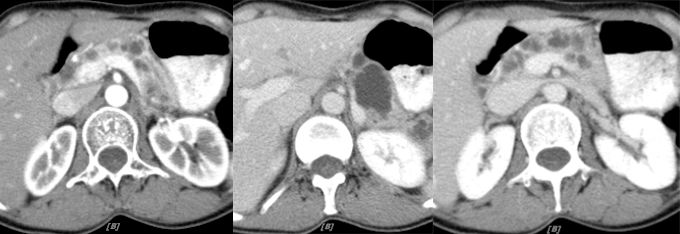

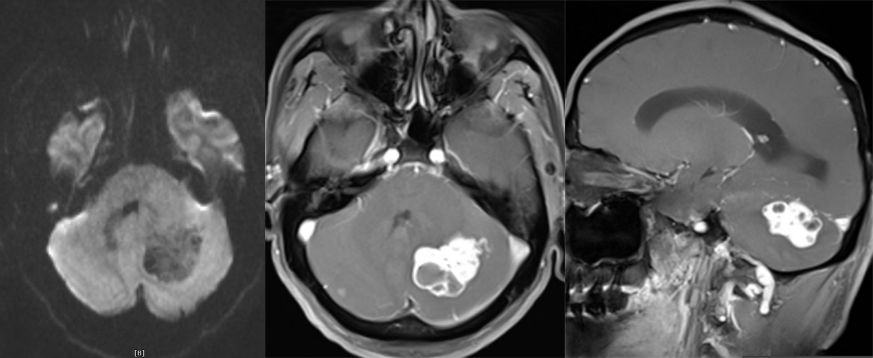

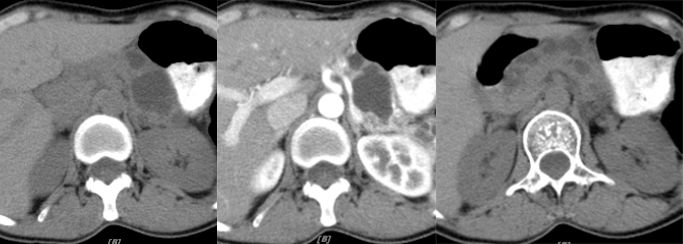

CASE 1 女,41 岁,VHL 综合征 I 型:右侧小脑半球 HB 胰腺多发囊肿

血管母细胞瘤 MRI 表现
血管母细胞瘤 MRI 表现
血管母细胞瘤 MRI 表现
血管母细胞瘤 MRI 表现

小结

HB 是中枢神经系统较为少见的良性血管源性肿瘤,多见于 35-45 岁,男性多于女性,单发多见,好发于后颅窝中线旁小脑半球,以囊结节型为主要表现形式;发生于脊髓者以实性多见,多位于胸髓,其次颈髓,多可见血管流空信号及滋养血管;多发者多见于 VHL 综合征,MRI 是其最佳的诊断方法。
