心脏磁共振上的正常解剖结构

磁共振具有优秀的软组织对比度,白血序列FIESTA可以很好地观察心脏的解剖结构及其运动功能。今天,小编带大家复习一下磁共振图像上的正常心脏解剖结构。

心脏磁共振上的正常解剖结构

我们先来点热身,复习一下教课书上的人体血液循环模式图,千万不要记错方向和左右哦。

心脏磁共振上的正常解剖结构

再来复习一下心血管系统相关的名词缩写。

心脏磁共振上的正常解剖结构
LV : Left Ventricle左心室

LA : Left Atrium左心房

RV : Right Ventricle右心室

RA : Right Atrium右心房

Ao :  Aorta主动脉

PA :  Pulmonary Artery肺动脉

Ipa :  Left Pulmonary Artery左肺动脉

rpa :  Right Pulmonary Artery右肺动脉

SVC: Superior Vena Cava上腔静脉

IVC:  Inferior Vena Cava下腔静脉

pv : Pulmonary Vein肺静脉

rpv : Right Pulmonary Vein右肺静脉

lpv : Left Pulmonary Vein左肺静脉

av : Aortic Valve主动脉瓣

mv : Mitrial Valve二尖瓣

tv : Tricuspid Valve三尖瓣

Pv :  Pulmonary Valve肺动脉瓣

rvot: Right Ventricular Outflow Tract右室流出道

RCA : Right Coronary Artery右冠状动脉

LCA : Left Coronary Artery左冠状动脉

LAD : Left Anterior Descending Branch左前降支

LCX : Left Circumflex Artery左回旋支

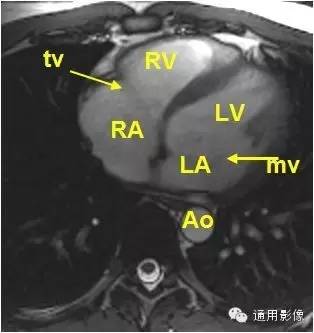

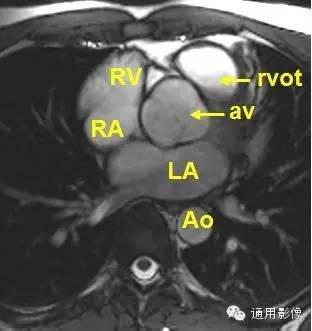

人体横断面

心脏磁共振上的正常解剖结构
心脏磁共振上的正常解剖结构

心脏磁共振上的正常解剖结构

心脏磁共振上的正常解剖结构

心脏磁共振上的正常解剖结构

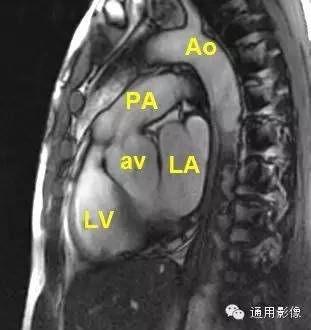

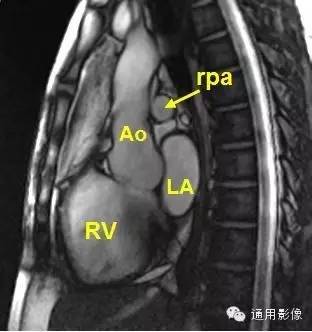

人体矢状面

心脏磁共振上的正常解剖结构

心脏磁共振上的正常解剖结构

心脏磁共振上的正常解剖结构

心脏磁共振上的正常解剖结构

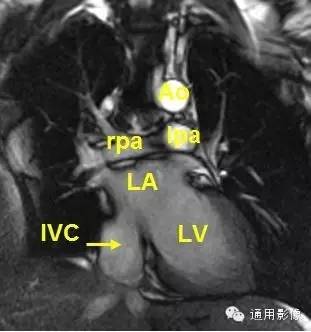

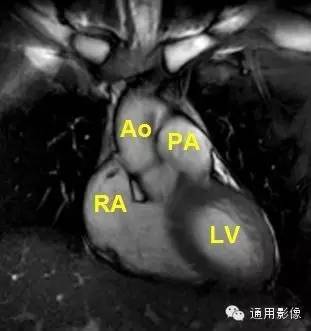

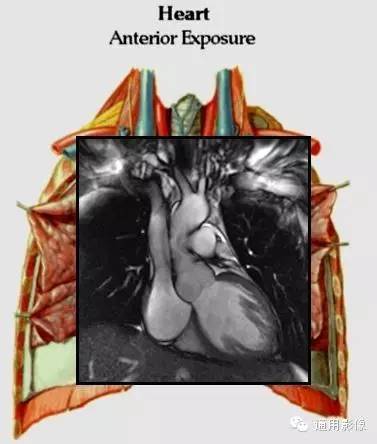

人体冠状面

心脏磁共振上的正常解剖结构
心脏磁共振上的正常解剖结构

心脏磁共振上的正常解剖结构

心脏磁共振上的正常解剖结构

心脏磁共振上的正常解剖结构

四腔心

心脏磁共振上的正常解剖结构

心脏磁共振上的正常解剖结构

左室长轴位

心脏磁共振上的正常解剖结构

心脏磁共振上的正常解剖结构

短轴位

心脏磁共振上的正常解剖结构

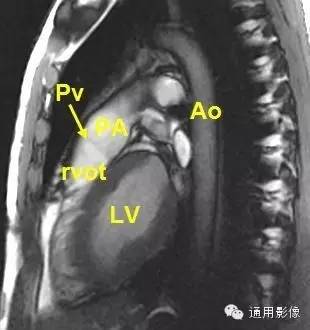

左室流入流出道

心脏磁共振上的正常解剖结构

瓣膜

心脏磁共振上的正常解剖结构

心脏磁共振上的正常解剖结构

心脏磁共振上的正常解剖结构

心脏磁共振上的正常解剖结构心脏磁共振上的正常解剖结构

心脏磁共振上的正常解剖结构

冠状动脉

心脏磁共振上的正常解剖结构

心脏磁共振上的正常解剖结构
